تفاوت پاستوریزاتور پلیتی و لوله ای چیست
تفاوت پاستوریزاتور پلیتی و لوله ای در نوع مبدل حرارتی و نحوه انتقال حرارت به محصول است. در پاستوریزاتور پلیتی، محصول از بین صفحات فلزی نازک و کانالهای ایجادشده میان صفحات عبور میکند و با سیالات گرم و سردکننده تبادل حرارت انجام میدهد؛ اما در پاستوریزاتور لولهای، محصول از داخل لولهها عبور کرده و حرارت از طریق جداره لوله به آن منتقل میشود. پاستوریزاتورهای پلیتی معمولاً برای محصولات با ویسکوزیته پایین مانند شیر و برخی نوشیدنیها، بهدلیل راندمان انتقال حرارت بالا و ابعاد نسبتاً جمعوجور، گزینه بسیار مناسبی هستند. پاستوریزاتورهای لولهای نیز برای محصولات متنوعتر، از جمله محصولاتی با ذرات یا ویسکوزیته بالاتر، کاربرد بیشتری دارند.
به زبان ساده، پاستوریزاتور پلیتی معمولاً انتقال حرارت سریعتر و فشردهتری دارد، در حالی که پاستوریزاتور لوله ای انعطافپذیری بیشتری برای برخی محصولات و شرایط فرآیندی ارائه میدهد. انتخاب بین این دو سیستم باید بر اساس نوع محصول، ظرفیت خط تولید، ویسکوزیته، وجود ذرات، دمای فرآیند، الزامات بهداشتی و بودجه انجام شود.
⬅️ انواع پاستوریزاتور های نسل 3 و 4
پاستوریزاتور پلیتی چیست؟
پاستوریزاتور پلیتی یا Plate Pasteurizer یکی از تجهیزات رایج در صنایع لبنی و صنایع غذایی مایع است که برای گرم کردن و سپس سرد کردن کنترلشده محصول استفاده میشود.
قلب این سیستم، مبدل حرارتی صفحهای است. این مبدل از مجموعهای از صفحات فلزی تشکیل شده که در کنار یکدیگر قرار گرفتهاند و کانالهای باریکی را برای عبور محصول و سیالات انتقالدهنده حرارت ایجاد میکنند.
در یک خط پاستوریزاسیون شیر، شیر خام وارد دستگاه شده و در مراحل مختلف فرآیند، پیشگرم، گرم و سپس سرد میشود. در بسیاری از سیستمها بخشی از انرژی حرارتی شیر پاستوریزه برای پیشگرم کردن شیر ورودی بازیابی میشود. این موضوع میتواند به کاهش مصرف انرژی کمک کند.
مبدل صفحهای به دلیل سطح انتقال حرارت زیاد نسبت به حجم دستگاه، میتواند انتقال حرارت مؤثری ایجاد کند.
مزایای پاستوریزاتور پلیتی
مهمترین مزایای این نوع پاستوریزاتور عبارتاند از:
- انتقال حرارت با راندمان بالا
- طراحی نسبتاً فشرده
- امکان بازیابی حرارت
- مناسب برای شیر و بسیاری از محصولات مایع
- امکان توسعه ظرفیت با افزایش تعداد صفحات
- کنترل دقیق دما
- امکان اتصال به سیستمهای اتوماسیون و PLC
- قابلیت شستوشوی مناسب در صورت طراحی صحیح سیستم CIP
البته این نوع دستگاه محدودیتهایی نیز دارد و برای تمام محصولات غذایی بهترین انتخاب نیست.
پاستوریزاتور لوله ای چیست؟
پاستوریزاتور لوله ای یا Tubular Pasteurizer از مبدل حرارتی لولهای برای انتقال حرارت استفاده میکند.
در این سیستم، محصول از داخل یک یا چند مسیر لولهای عبور میکند و سیال گرم یا سردکننده در طرف دیگر جداره لوله جریان دارد. حرارت از طریق دیواره لوله منتقل میشود و دمای محصول بهصورت کنترلشده افزایش یا کاهش پیدا میکند.
طراحی دقیق سیستم لولهای میتواند متفاوت باشد. برای مثال، بسته به نوع محصول و ظرفیت، از آرایشهای مختلف لولهها و مسیرهای جریان استفاده میشود.
یکی از ویژگیهای مهم سیستمهای لولهای این است که میتوان آنها را برای محصولاتی که ویژگیهای فیزیکی متفاوتی نسبت به شیر معمولی دارند، طراحی و تنظیم کرد.
مزایای پاستوریزاتور لوله ای
برخی از مزایای این سیستم عبارتاند از:
- مناسب برای طیف متنوعی از محصولات
- امکان طراحی برای محصولات با ویسکوزیته بالاتر
- امکان عبور محصولاتی با ذرات در برخی طراحیها
- قابلیت ساخت در ظرفیتهای مختلف
- امکان طراحی مسیر جریان متناسب با محصول
- مناسب برای برخی فرآیندهای حساس به افت فشار
البته عملکرد واقعی دستگاه به طراحی مبدل، قطر لولهها، سرعت جریان، مشخصات محصول و شرایط فرآیند بستگی دارد.
تفاوت پاستوریزاتور پلیتی و لوله ای
برای انتخاب دستگاه مناسب، باید چند عامل اصلی را در نظر گرفت.
۱. تفاوت در ساختار مبدل حرارتی
اصلیترین تفاوت این دو دستگاه در مبدل حرارتی آنهاست.
در سیستم پلیتی، انتقال حرارت توسط صفحات فلزی انجام میشود. این صفحات سطح زیادی برای تبادل حرارت در اختیار سیستم قرار میدهند.
در سیستم لولهای، انتقال حرارت از طریق جداره لوله انجام میشود.
بنابراین ساختار داخلی این دو دستگاه کاملاً متفاوت است و همین موضوع روی راندمان، ابعاد، افت فشار، قابلیت فرآوری محصول و نحوه نگهداری تأثیر میگذارد.
۲. تفاوت در انتقال حرارت
مبدلهای صفحهای معمولاً به دلیل ایجاد سطح تماس مؤثر و مسیرهای باریک جریان، برای انتقال سریع حرارت بسیار مناسب هستند.
این ویژگی باعث شده مبدلهای صفحهای در بسیاری از خطوط پاستوریزاسیون شیر کاربرد گستردهای داشته باشند.
در مبدلهای لولهای نیز انتقال حرارت میتواند بسیار مؤثر باشد، اما عملکرد آن به عواملی مانند قطر لوله، طول مسیر، سرعت جریان، جنس لوله و اختلاف دمای دو سیال وابسته است.
بنابراین نمیتوان صرفاً گفت یک نوع همیشه از دیگری بهتر است؛ بلکه باید طراحی سیستم با محصول و ظرفیت موردنظر هماهنگ باشد.
۳. تفاوت در نوع محصول
یکی از مهمترین عوامل انتخاب بین این دو سیستم، نوع محصول است.
برای محصولاتی مانند شیر، که نسبتاً روان هستند و ذرات درشت ندارند، پاستوریزاتور پلیتی میتواند گزینه بسیار مناسبی باشد.
اما اگر محصول دارای ویسکوزیته بالاتر باشد یا ذرات داشته باشد، استفاده از سیستم لولهای در بسیاری از موارد میتواند گزینه مناسبتری باشد.
برای مثال، در فرآیندهایی که محصول حاوی ذرات میوه یا سایر اجزای جامد است، طراحی لولهای میتواند امکان عبور محصول را بهتر فراهم کند؛ البته اندازه ذرات، قطر مسیر جریان و طراحی مبدل باید متناسب با محصول انتخاب شود.
۴. تفاوت در ظرفیت دستگاه
هر دو نوع پاستوریزاتور میتوانند در ظرفیتهای مختلف ساخته شوند.
برای مثال، بسته به نیاز خط تولید میتوان سیستمهایی برای ظرفیتهای کارگاهی تا خطوط صنعتی بزرگ طراحی کرد.
در پاستوریزاتور صفحهای، افزایش ظرفیت معمولاً با افزایش سطح انتقال حرارت و تعداد صفحات یا تغییر آرایش مبدل امکانپذیر است.
در سیستم لولهای نیز ظرفیت به عواملی مانند قطر لوله، تعداد مسیرها، طول مسیر و سرعت جریان بستگی دارد.
بنابراین هنگام خرید پاستوریزاتور نباید فقط به عدد ظرفیت اسمی دستگاه توجه کرد. باید مشخص شود ظرفیت بر چه مبنایی اعلام شده و محصول در چه شرایطی قرار است فرآوری شود.
۵. تفاوت در فضای مورد نیاز
مبدلهای حرارتی صفحهای معمولاً نسبت به سطح انتقال حرارتی ایجادشده، طراحی فشردهای دارند.
به همین دلیل در بسیاری از خطوط تولید، پاستوریزاتور پلیتی فضای نسبتاً کمی اشغال میکند.
مبدلهای لولهای نیز میتوانند طراحی مناسبی داشته باشند، اما ابعاد آنها به نوع طراحی، ظرفیت و طول مسیر انتقال حرارت بستگی دارد.
در یک کارخانه یا کارگاه که فضای نصب محدود است، این موضوع میتواند در تصمیمگیری اهمیت داشته باشد.
۶. تفاوت در شستوشو و سیستم CIP
شستوشوی تجهیزات صنایع غذایی اهمیت بسیار زیادی دارد.
هر دو نوع پاستوریزاتور باید بهگونهای طراحی شوند که امکان شستوشوی مؤثر و بهداشتی وجود داشته باشد.
در سیستمهای صنعتی، CIP یا شستوشو در محل به پاکسازی مسیرهای داخلی دستگاه بدون نیاز به باز کردن مداوم تجهیزات کمک میکند.
در پاستوریزاتور پلیتی، صفحات و مسیرهای باریک باید بهدرستی طراحی شوند تا جریان محلول شستوشو بتواند تمام قسمتهای موردنیاز را پوشش دهد.
در پاستوریزاتور لولهای نیز طراحی مسیر، قطر لوله و سرعت جریان محلول شستوشو در عملکرد CIP اهمیت زیادی دارد.
بنابراین هنگام خرید دستگاه، فقط پرسیدن اینکه «CIP دارد یا ندارد» کافی نیست؛ باید طراحی کامل سیستم شستوشو بررسی شود.
۷. تفاوت در نگهداری و تعمیرات
پاستوریزاتور پلیتی دارای صفحات و واشرهایی است که در طول زمان ممکن است نیاز به بررسی، تعویض یا سرویس داشته باشند.
وضعیت واشرها اهمیت زیادی دارد، زیرا فرسودگی آنها میتواند باعث نشتی یا ایجاد مشکل در عملکرد دستگاه شود.
در سیستمهای لولهای، ساختار متفاوت است و نگهداری بیشتر روی مسیرهای لوله، اتصالات، پمپها، شیرآلات، سنسورها و سایر تجهیزات متمرکز میشود.
در هر دو سیستم، نگهداری صحیح، کالیبراسیون تجهیزات اندازهگیری و اجرای برنامه منظم سرویس میتواند به افزایش عمر دستگاه کمک کند.

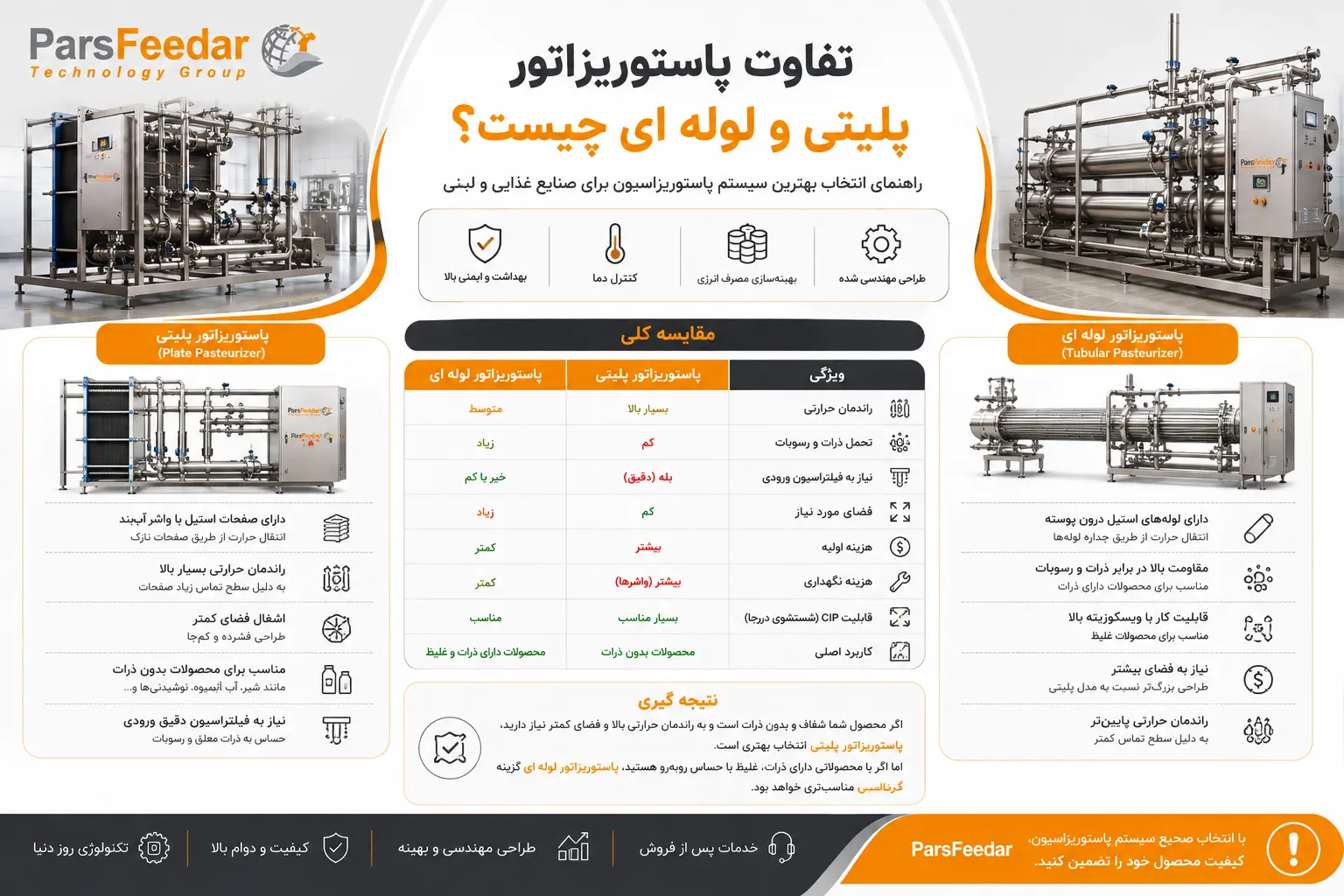

جدول مقایسه پاستوریزاتور پلیتی و لوله ای
| ویژگی | پاستوریزاتور پلیتی | پاستوریزاتور لولهای |
|---|---|---|
| نوع مبدل | صفحهای | لوله ای |
| انتقال حرارت | بسیار مؤثر برای محصولات مناسب | مؤثر و قابل طراحی متناسب با محصول |
| کاربرد رایج | شیر و محصولات مایع روان | محصولات متنوعتر، از جمله برخی محصولات ویسکوز یا ذراتدار |
| ابعاد | معمولاً فشرده | وابسته به طراحی و ظرفیت |
| توسعه ظرفیت | با تغییر سطح/تعداد صفحات | با تغییر قطر، طول و تعداد مسیرها |
| نگهداری | بررسی صفحات و واشرها | بررسی مسیر لوله و تجهیزات مرتبط |
| CIP | قابل اجرا با طراحی مناسب | قابل اجرا با طراحی مناسب |
| انعطافپذیری محصول | مناسب برای محصولات مشخص | در بسیاری از کاربردها انعطافپذیرتر |
| انتخاب نهایی | وابسته به محصول و ظرفیت | وابسته به محصول و ظرفیت |
⬅️انواع پاستوریزاتور های نسل 3 و 4
پاستوریزاتور پلیتی بهتر است یا لوله ای؟
پاسخ این سؤال به نوع محصول بستگی دارد.
اگر هدف شما پاستوریزاسیون شیر یا یک محصول مایع با ویسکوزیته پایین باشد، سیستم صفحهای در بسیاری از خطوط انتخاب بسیار مناسبی است؛ زیرا میتواند انتقال حرارت مؤثر، بازیابی انرژی و طراحی نسبتاً فشردهای ارائه کند.
اما اگر محصول ویسکوزتر باشد، ذرات داشته باشد یا شرایط فرآیندی خاصی داشته باشد، مبدل لولهای میتواند گزینه مناسبتری باشد.
بنابراین نمیتوان گفت پاستوریزاتور پلیتی بهصورت مطلق بهتر از نوع لولهای است یا برعکس.
بهترین پاستوریزاتور، دستگاهی است که بر اساس نوع محصول، ظرفیت تولید، دمای فرآیند، زمان ماند، ویسکوزیته، اندازه ذرات، فشار کاری، الزامات بهداشتی و شرایط خط تولید طراحی شده باشد.
هنگام خرید پاستوریزاتور به چه نکاتی توجه کنیم؟
قبل از سفارش دستگاه، بهتر است اطلاعات زیر مشخص شود:
نوع محصول
آیا شیر، دوغ، خامه، آبمیوه، نوشیدنی یا محصول دیگری است؟
ظرفیت تولید
ظرفیت موردنیاز شما چند لیتر در ساعت است؟
ویسکوزیته محصول
محصول روان است یا غلیظ؟
وجود ذرات
آیا محصول دارای تکههای میوه یا ذرات جامد است؟
دمای پاستوریزاسیون
محصول در چه دمایی باید پاستوریزه شود؟
زمان نگهداری
زمان ماند موردنیاز محصول در دمای فرآیند چقدر است؟
سیستم گرمایش
آیا از بخار، آب داغ یا روش دیگری برای تأمین حرارت استفاده میشود؟
سیستم سرمایش
آیا آب سرد، چیلر یا سیستم دیگری برای کاهش دمای محصول مورد استفاده قرار میگیرد؟
سیستم کنترل
آیا دستگاه به PLC، سنسورهای دما، شیرهای اتوماتیک و سیستم ثبت اطلاعات نیاز دارد؟
سیستم CIP
فرآیند شستوشوی دستگاه چگونه انجام میشود؟
پاسخ به این موارد به سازنده کمک میکند دستگاه را متناسب با نیاز واقعی خط تولید طراحی کند.
جمعبندی
تفاوت پاستوریزاتور پلیتی و لوله ای در درجه اول به نوع مبدل حرارتی آنها مربوط میشود. پاستوریزاتور پلیتی از صفحات فلزی برای انتقال حرارت استفاده میکند و بهطور گسترده برای محصولات مایع روان مانند شیر مورد استفاده قرار میگیرد. در مقابل، پاستوریزاتور لولهای از مسیرهای لولهای برای انتقال حرارت استفاده میکند و میتواند برای طیف متنوعتری از محصولات، از جمله برخی محصولات ویسکوز یا حاوی ذرات، طراحی شود.
در نهایت، انتخاب بین پاستوریزاتور پلیتی و لولهای نباید فقط بر اساس قیمت دستگاه انجام شود. نوع محصول، ظرفیت، ویسکوزیته، وجود ذرات، دمای فرآیند، زمان ماند، مصرف انرژی، سیستم CIP و شرایط خط تولید همگی باید بررسی شوند.
اگر برای خرید دستگاه پاستوریزاتور به دنبال انتخاب مناسب هستید، ابتدا مشخصات محصول و ظرفیت تولید خود را تعیین کنید و سپس نوع مبدل حرارتی مناسب را با توجه به شرایط فرآیند انتخاب کنید. یک طراحی اصولی میتواند علاوه بر تضمین فرآیند پاستوریزاسیون، در کاهش مصرف انرژی، افزایش بهرهوری و کاهش هزینههای نگهداری نیز مؤثر باشد.
